[Electro] Les transistors bipolaires

 1. Qu'est-ce qu'un transistor ?

Le transistor est également connu sous le nom de transistor bipolaire à jonctions (BJT), est un dispositif à semi-conducteurs alimenté en courant. Il peut servir à réguler le flux de courant électrique dans lequel une petite quantité de courant dans la Base contrôle un courant plus important entre le Collecteur et l'Emetteur.

Ils sont composés de couches semi-conductrices de type 'N' et 'P'.

2. Quelle utilisation ?

Il est possible d'utiliser les transistors pour amplifier un signal faible, comme un oscillateur ou comme un commutateur.

3. Régimes de fonctionnement

Comme expliqué précédemment, la Base du transistor bipolaire permet de commander le passage du courant à travers le composant. Il existe 2 régimes de fonctionnement à cette commande :

Régime de saturation (transistor en commutation) : dans cet état le transistor possède 2 états : bloqué ou passant. L'état est considéré comme bloqué lorsque le courant ne parcours plus le composant. L'état est par ailleurs considéré comme passant lorsque le courant "saturé" circule entre le collecteur et l'émetteur.

Régime linéaire : ce régime permet de laisser plus ou moins passer le courant à travers le transistor.

4. Schéma électrique

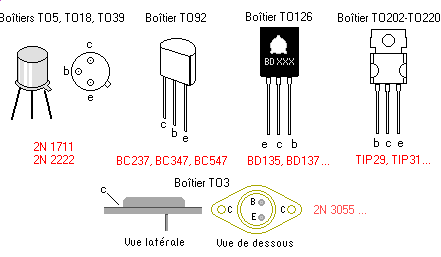

5. Les différents boitiers
